PVC双由令止回阀


规格:1/2"--2"(DN15-DN50 / 20mm—63mm)
标准:DIN/ANSI/JIS/CNS
工作压力: 150 PSI
最低开启压力: 4-8 PSI
操作温度: PVC(0~55℃); CPVC & PP(0~95℃)
材质: PVC, CPVC, PP
PVC双由令止回阀产品耐酸耐碱耐高温,广泛应用于化工、废水污水处理、电厂建设、PCB生产线、重酸碱行业、净水处理工程等多种行业。
新型半球加导轨设计,让半球不会倾斜,止水效果佳  。
产品两边连接部份设计为活接形式,方便安装和更换。
产品为全塑产品,没有任何金属配件。
原理:PVC双由令止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀或背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

序号 名称 材质 数量 单位
01 平承口 UPVC∕CPVC∕PPH 2 PCS
02 螺帽 UPVC∕CPVC∕PPH 2 PCS
03 密封垫 EPDM∕VITON 1 PCS
04 垫片 UPVC∕CPVC∕PPH 1 PCS
05 UPVC∕CPVC∕PPH 1 PCS
06 本体 UPVC∕CPVC∕PPH 1 PCS
07 oring圈 EPDM∕VITON 1 PCS

序号 名称 材质 数量 单位
01 平承口 UPVC∕CPVC∕PPH 2 pcs
02 螺帽 UPVC∕CPVC∕PPH 2 pcs
03 密封垫 EPDM∕VITON 1 pcs
04 垫片 UPVC∕CPVC∕PPH 1 pcs
05 UPVC∕CPVC∕PPH 1 pcs
06 本体 UPVC∕CPVC∕PPH 1 pcs
07 oring圈 EPDM∕VITON 1 pcs
08 弹簧 SUS304 1 pcs

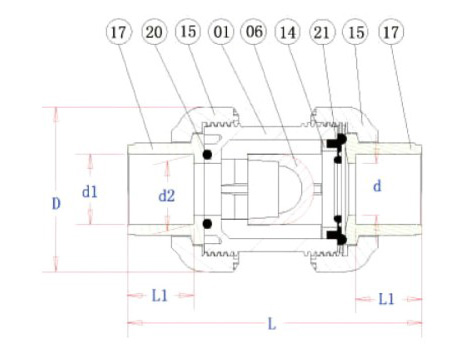

UNIT:MM
SIZE d d1 d2 D L L1
ANSI DIN JIS CNS ANSI DIN JIS CNS
1/2"(15) 15 21.40 20.25 22.30 22.40 21.25 20.05 21.85 21.90 54.00 91.00 23.00
3/4"(20) 20 26.75 25.25 26.30 26.40 26.58 25.05 25.85 25.90 63.00 106.50 26.00
1"(25) 25 33.52 32.25 32.33 34.50 33.28 32.05 31.85 33.90 73.50 125.00 29.00
1-1/4"(32) 32 42.28 40.25 38.43 42.50 42.05 40.05 37.85 41.90 84.50 141.00 33.00
1-1/2"(40) 40 48.40 50.25 48.46 48.60 48.12 50.05 47.75 47.90 98.00 150.50 35.50
2"(50) 50 60.45 63.25 60.56 60.60 60.18 63.05 59.75 59.90 119.00 169.50 38.50
