PPH双由令球阀


规格:1/2"--4"(DN15-DN100 / 20mm—110mm)
标准:DIN/ANSI/JIS/CNS
工作压力: 150 PSI
操作温度: PVC(0~55℃); CPVC & PP(0~95℃)
连接: 插口, 螺纹(NPT,PT,BSPF), 熔接, 焊接
材质: PVC, CPVC, PP
阀门出厂前100%压力测试 。
PPH双由令球阀阀体均用高精度数控机床加工成型,确保产品精度。
球阀阀体与阀杆装配的孔均采用高级镗孔机精密加工,确保其密封性。
球阀每个球体均先用数控机床车削,使球体圆度控制在0.05mm以内,再采用专用研磨机研磨,确保球阀在开关时顺畅且不用太费力,确保不易泄漏。
球阀的每个止泻环都依球体的圆度进行车削和抛光,使其与球体紧密结合,增长其使用寿命,并确保其密封性。
每个PPH双由令球阀产品的平承部份均用高精度数控车床车加工,确保平承与“○”型圈的紧密结合。

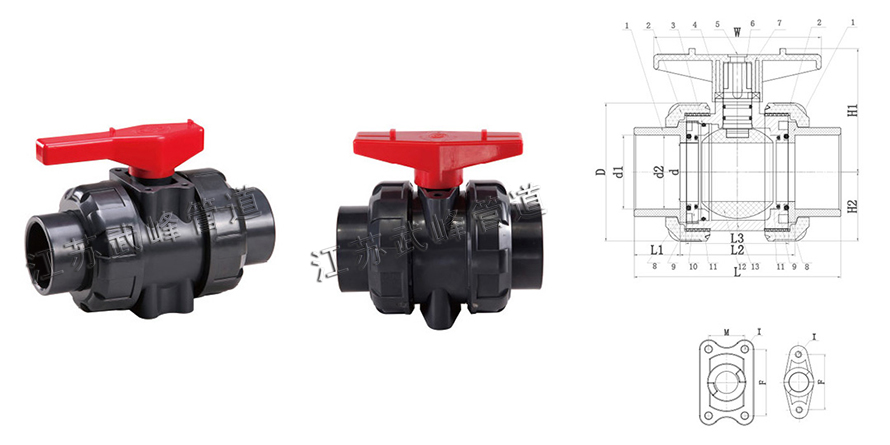

序号 名称 材质 数量 单位
3\4\8\9 oring圈 EPDM∕VITON 7 pcs
01 平承口 UPVC∕CPVC∕PPH 2 pcs
02 螺帽 UPVC∕CPVC∕PPH 2 pcs
05 唛头 ABS 1 pcs
06 UPVC∕CPVC∕PPH 1 pcs
07 手柄 ABS 1 pcs
10 内衬 UPVC∕CPVC∕PPH 1 pcs
11 止泻环 PTFE 2 pcs
12 UPVC∕CPVC∕PPH 1 pcs
13 本体 UPVC∕CPVC∕PPH 1 pcs

UNIT:MM
SIZE D D1 D2
ANSI DIN JIS CNS ANSI DIN JIS CNS
1/2"(15) 15 21.40 20.25 22.30 22.40 21.25 20.05 21.85 21.90
3/4"(20) 20 26.75 25.25 26.30 26.40 26.58 25.05 25.85 25.90
1"(25) 25 33.52 32.25 32.33 34.50 33.28 32.05 31.85 33.90
1-1/4"(32) 32 42.28 40.25 38.43 42.50 42.05 40.05 37.85 41.90
1-1/2"(40) 40 48.40 50.25 48.46 48.60 48.12 50.05 47.75 47.90
2"(50) 50 60.45 63.25 60.56 60.60 60.18 63.05 59.75 59.90
2-1/2"(65) 63 73.30 75.25 76.60 76.70 72.85 75.05 75.87 75.90
3"(80) 75 89.25 90.35 89.60 89.70 88.70 90.05 88.83 88.90
4"(100) 90 114.60 110.35 114.70 115.00 114.10 110.05 113.98 113.80

UNIT:MM
SIZE D L L1 L2 L3 W H1 H2 F M I Operating torque(N.M)
1/2"(15) 54.00 106.00 23.00 60.00 52.00 84.00 52.50 27.50 31.00 - M6 2.0
3/4"(20) 63.00 114.00 26.00 62.00 54.00 90.00 59.00 32.00 33.00 - M6 2.5
1"(25) 73.50 128.00 29.00 70.00 62.00 106.00 67.50 37.25 40.00 - M6 4.0
1-1/4"(32) 84.50 144.00 33.00 78.00 70.00 116.00 77.50 42.75 52.00 - M8 5.0
1-1/2"(40) 98.00 158.50 35.50 87.50 79.50 128.00 90.00 50.00 52.00 - M8 7.5
2"(50) 118.00 172.00 38.50 95.00 85.00 140.00 106.00 60.00 70.00 - M8 8.5
2-1/2"(65) 150.00 278.00 64.50 144.50 132.50 198.00 136.50 76.50 84.00 45.00 M10 13
3"(80) 169.00 310.00 70.00 166.00 150.00 218.00 149.50 86.00 84.00 45.00 M10 16
4"(100) 190.00 352.00 84.00 181.00 157.00 235.00 166.00 98.00 121.00 49.00 M12 25
