气动阀门

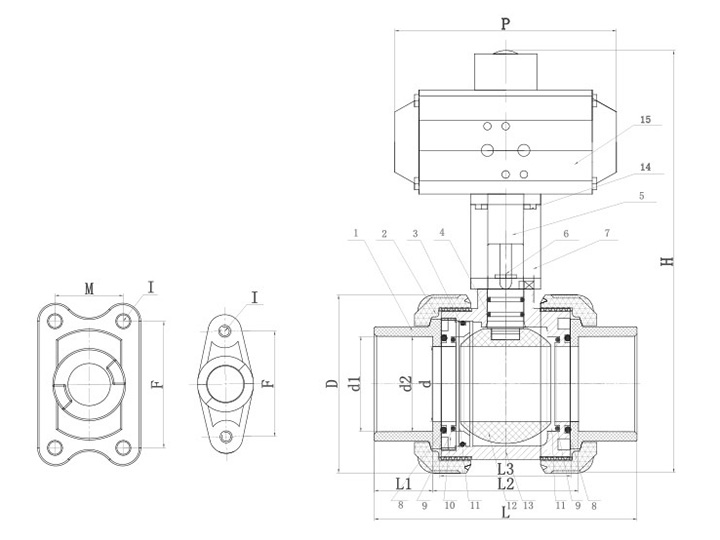

序号 名称 材质 数量 单位
3\4\8\9 oring圈 EPDM ∕ VITON 7 pcs
01 平承口 UPVC ∕ CPVC∕PPH 2 pcs
02 螺帽 UPVC ∕ CPVC∕PPH 2 pcs
05 转接头 SUS304 1 pcs
06 UPVC ∕ CPVC ∕ PPH 1 pcs
07 支架 UPVC / SUS304 1 pcs
10 内衬 UPVC ∕ CPVC ∕ PPH 1 pcs
11 止泻环 PTFE 2 pcs
12 UPVC ∕ CPVC ∕ PPH 1 pcs
13 本体 UPVC ∕ CPVC ∕ PPH 1 pcs
14 螺丝 SUS304 6-8 pcs
15 气动头 SUS304 1 pcs

UNIT:MM
SIZE D D1 D2
ANSI DIN JIS CNS ANSI DIN JIS CNS
1/2"(15) 15 21.40 20.25 22.30 22.40 21.25 20.05 21.85 21.90
3/4"(20) 20 26.75 25.25 26.30 26.40 26.58 25.05 25.85 25.90
1"(25) 25 33.52 32.25 32.33 34.50 33.28 32.05 31.85 33.90
1-1/4"(32) 32 42.28 40.25 38.43 42.50 42.05 40.05 37.85 41.90
1-1/2"(40) 40 48.40 50.25 48.46 48.60 48.12 50.05 47.75 47.90
2"(50) 50 60.45 63.25 60.56 60.60 60.18 63.05 59.75 59.90
2-1/2"(65) 63 73.30 75.25 76.60 76.70 72.85 75.05 75.87 75.90
3"(80) 75 89.25 90.35 89.60 89.70 88.70 90.05 88.83 88.90
4"(100) 90 114.60 110.35 114.70 115.00 114.10 110.05 113.98 113.80

UNIT:MM
SIZE D L L1 L2 L3 P H F M I Operating torque(N.M)
1/2"(15) 54.00 106.00 23.00 60.00 52.00 84.00 148.00 31.00 - M6 2.0
3/4"(20) 63.00 114.00 26.00 62.00 54.00 90.00 153.00 33.00 - M6 2.5
1"(25) 73.50 128.00 29.00 70.00 62.00 106.00 184.00 40.00 - M6 4.0
1-1/4"(32) 84.50 144.00 33.00 78.00 70.00 116.00 190.00 52.00 - M8 5.0
1-1/2"(40) 98.00 158.50 35.50 87.50 79.50 128.00 196.00 52.00 - M8 7.5
2"(50) 118.00 172.00 38.50 95.00 85.00 140.00 245.00 70.00 - M8 8.5
2-1/2"(65) 150.00 278.00 64.50 144.50 132.50 198.00 287.00 84.00 45.00 M10 13
3"(80) 169.00 310.00 70.00 166.00 150.00 218.00 296.00 84.00 45.00 M10 16
4"(100) 190.00 352.00 84.00 181.00 157.00 235.00 330.00 121.00 49.00 M12 25
